KRAKEN PLUS 240 RGB 水冷式CPUクーラーに換装

2026年10月10日土曜晴れ 26℃

これは、10日のブログを 2日遅れで 12日に書いています。

きょうは 3連休初日の土曜です。午前中にブログを巡回したいたところ、PCの水冷式CPUクーラーを冷却するラジエーターのファンのベアリングが寿命で割れて、ガラガラと大きな音がしてファンの回転数が落ちています。

ラジエーターファンが止まればCPUが熱暴走して壊れてしまいます。さっそく、メーカーの修理窓口に電話しました。

修理が混みあっておりまして
3週間ほどお時間をいただきます

なーにー！　3週間もPCが使えないんじゃ、リンダ、困っちゃうなー、なんですけど。

じゃあ、自分でPCを修理しますかね。

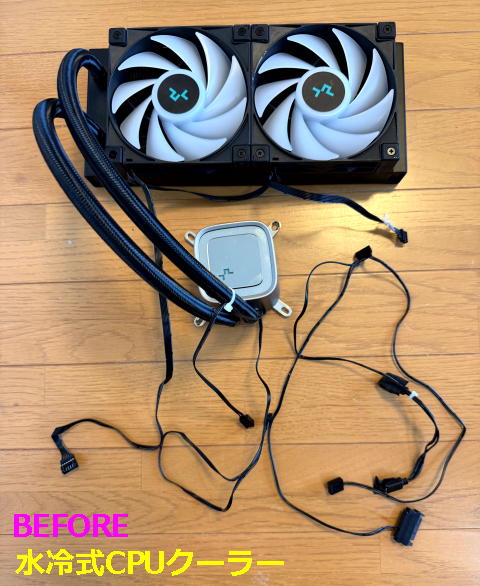

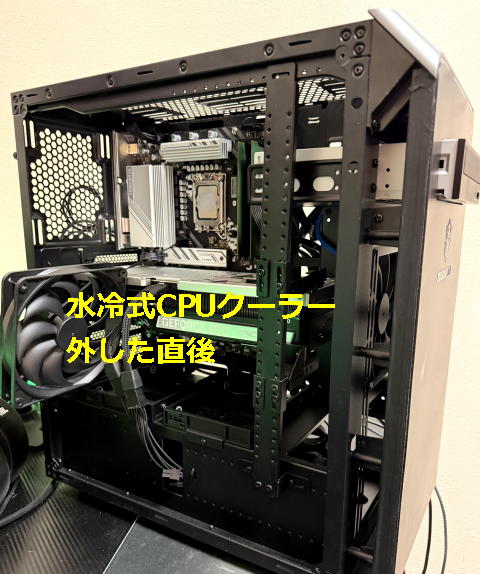

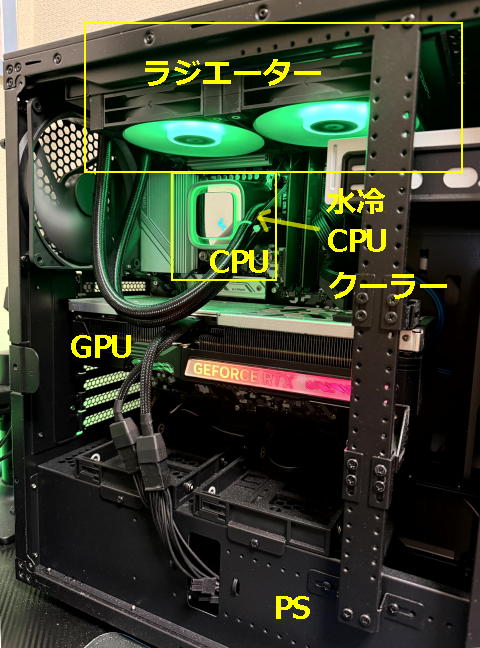

壊れた水冷式CPUクーラーは用がないので分解してラジエーター、ラジエーターファン、水冷式CPUクーラー、配線コール類を全部外しちゃいました！

水冷式なので、車のエンジンのラジエーターと同じ原理でCPUを冷却します。２個並んだ白いファンにラジエーターがくっついていて、中央の四角い金属のパーツに冷却液（たぶん不凍液）を循環させるポンプが入っていて、2本のホースでラジエーターとつながっています。パッと見で、やたら配線コードが多いのがイケてないです。

で、ですね・・・

この水冷式CPUクーラーをバッグに入れて、横浜駅西口のドスパラ横浜西口店のPC周辺パーツ売り場へ行きました。カクカクシカジカ、「水冷式CPUクーラーが壊れたんですよ」と言って見せたら、、、

店長

え？！　これ、自分で外したんですか？
そのレベルのスキルがあれば、最新のパーツを買って
自分で取り付けるのが最短ですよ
KRAKEN PLUS 240 RGBがお勧めです

修理に出したら 3週間かかって、修理代 5万円以上かかりますからね。パーツを買って自分で修理すれば、パーツ代（13,500円）だけで済みます。うまくいけば、半日で修理が完了します。

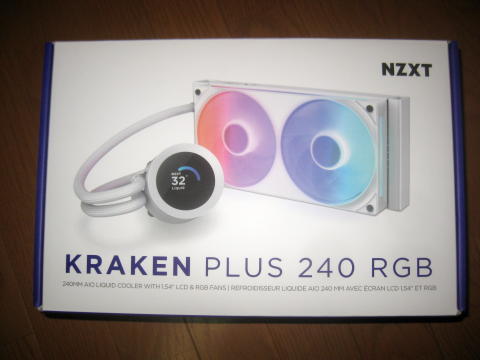

新型の水冷式CPUクーラーを買いました！

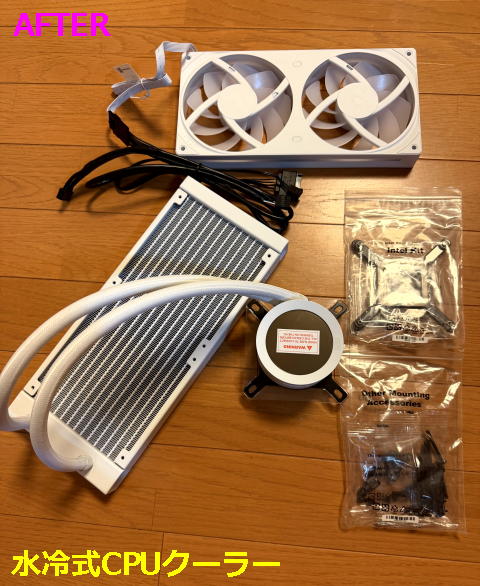

箱の中身は、こちらになります。

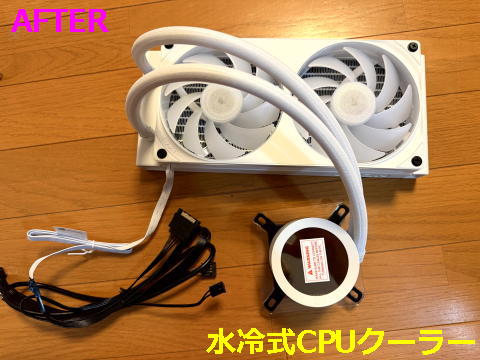

ふむふむ、まずは、ラジエーターにファンを取り付けです。

では、新しく買った水冷式CPUクーラーをPCに取り付けていきます。

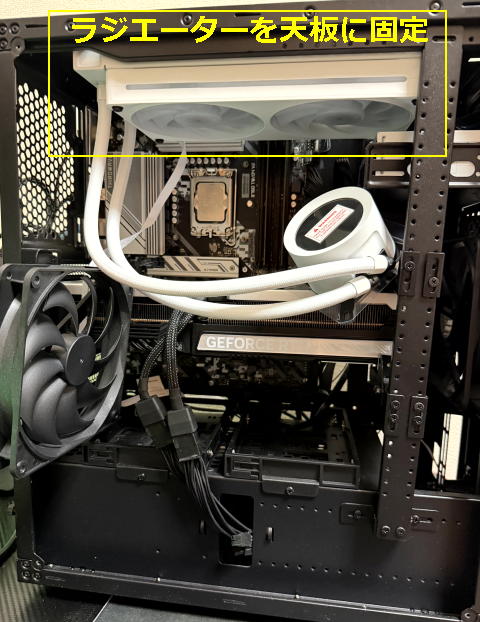

ラジエーターとファンをケースの天板にねじ止めします。

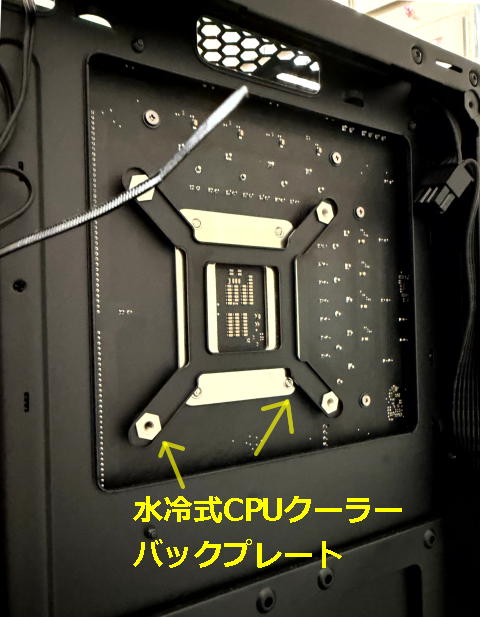

CPUクーラーを取り付けるためのバックプレートをPCのマザーボードの裏に取り付けます。

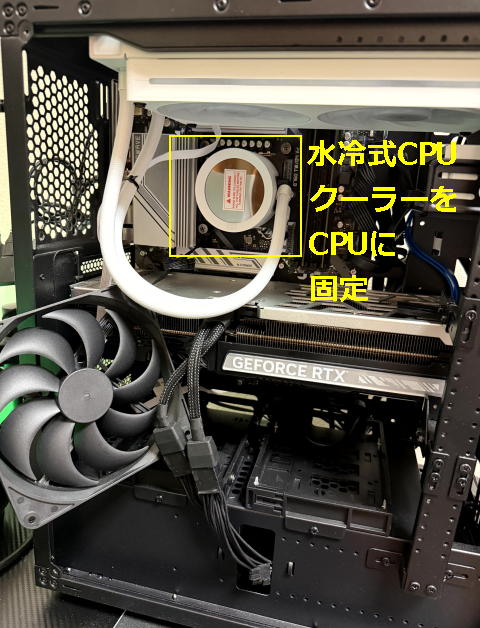

先ほど取り付けたバックプレートにインテルCPU用のスタンドオフを取り付けて、水冷式CPUクーラーをネジで固定します。なお、購入した水冷式CPUクーラーにはサーマルグリースが塗布済みです。

仮にはずしてあったケースファンを元の位置に固定します。

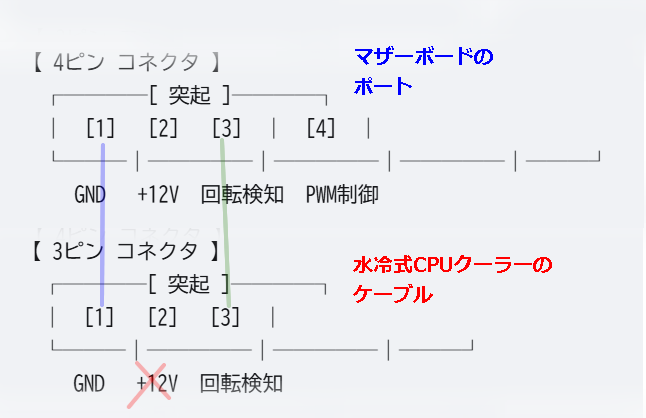

建築工事は終わったら、配線工事をします。安いPCは、マザーボードから空冷CPUファンの電源や回転数制御をPWMでやっているものがあり、マザーボードには 4ピンのコネクターヘッダー付いています。ですが、最近のPCは電圧の上下でファンの回転数を制御するので 3ピンのコネクターが使われます。3ピンのコネクターは 4ピンのコネクターヘッダーに挿せます。さらに付け加えて、この水冷式CPUクーラーにはミニ液晶パネルが付いていて、コネクターヘッダーの 2番ピンからの +12Vの供給では足りないため、ATAPIコネクターから +12V電源をとるようになっているらしく、2番ピンにはコードがなく、1番と3番ピンのみコードが付いている 3ピンのコネクターを4ピンのCPU FANヘッダーへ挿すのです。ここは、ちょっと悩みましたが、図にすると、こんな感じの配線になります。

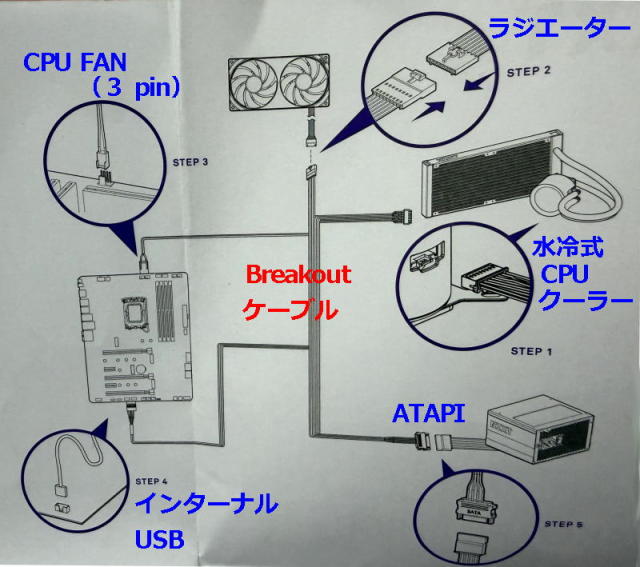

そんなこんなで、全体の配線図は、こちらになります。

インターナルのATAPIコネクターは、+12V電源をとるために使っていると思われます。インターナルのUSBコネクターは、アプリで水冷式CPUクーラーを制御するための通信用と思われます。マザーボード上で、これらのコネクターに配線した後、アプリをインターネット経由でNZXTの Webサイトからダウンロードしてインストールします。常駐型アプリなので、Administrator権限が必要です。

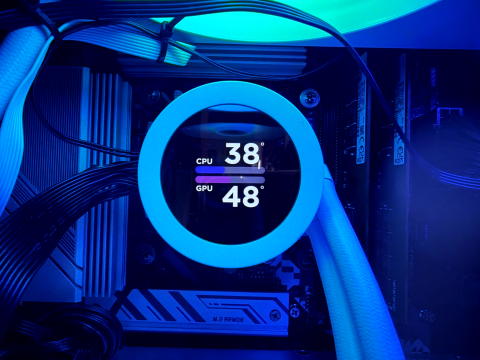

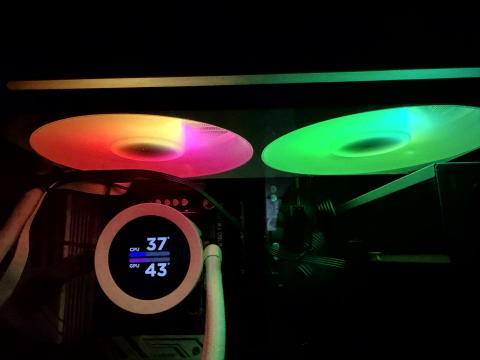

NZXTアプリを使うと、水冷式CPUクーラーのミニ液晶パネルに、CPU温度、冷却水温度、GPU温度などを常時リアルタイム表示できるようになります。CPUが 38℃、GPUが 48℃の場合、こちらの表示になります。
