HF（7～50MHz）のアンテナケーブルを交換

2026年 1月31日 土曜 晴れ 9℃

これは、1月31日のブログを 1日遅れで 2月 1日に書いています。

---

きのうのブログに、HF（7～50MHz）用アンテナに使っていた同軸ケーブルの被覆に亀裂ができて中の網線が見えており、雨水が入ったら錆びてしまうため、同軸ケーブルを丸ごと交換しました。

HF用アンテナは、オートチューニングアンテナでして、無線機からリモコンで長さを伸縮して特定の周波数にチューニングできるタイプです。高周波アースは、7MHz～28MHzは 4本の 長さ5mの電線でカウンターポイズを付けていて、50MHzだけはラジアルを 2本つけてグランドプレーンになっています。

写真の同軸ケーブルは、5D-2Vでして、水色のビニールテープ部分の被覆に亀裂があり、廃棄になります。オートチューニングアンテナは、無線機からのリモコンを操作するとモータードライブで長さが伸縮します。

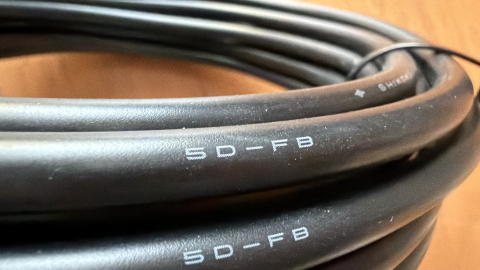

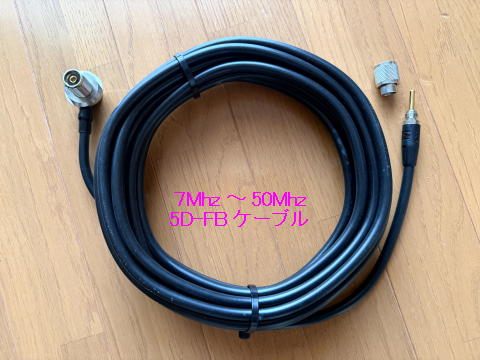

新しいケーブルは、5D-2Vよりも周波数特性が 1段階上の 5D-FB（8m）を買いました。

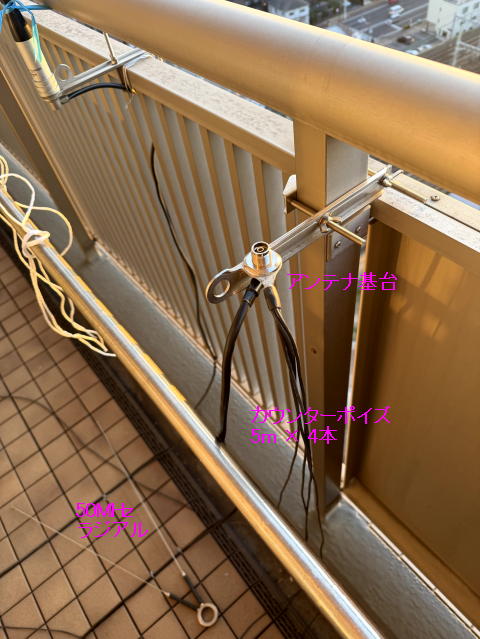

新しいケーブルを、カウンターポイズと一緒にアンテナ基台へ取り付けます。50MHzのラジアルはアンテナ側に6角ボルトで固定します。

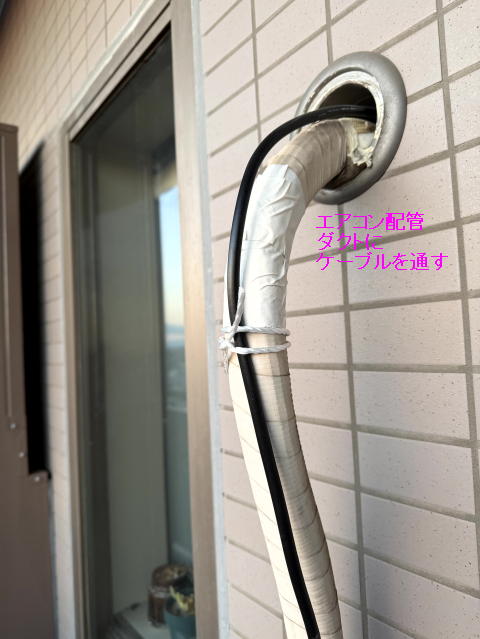

同軸ケーブルは、エアコンの配管を通してあるダクトを通して、屋内へ引き込んでいます。あした、VHF/UHFアンテナケーブル交換するため、エアコンのダクトはパテで埋めるのを保留中です。

そんなこんなで、HF（7～50MHz）のアンテナケーブルを交換が終わりました。

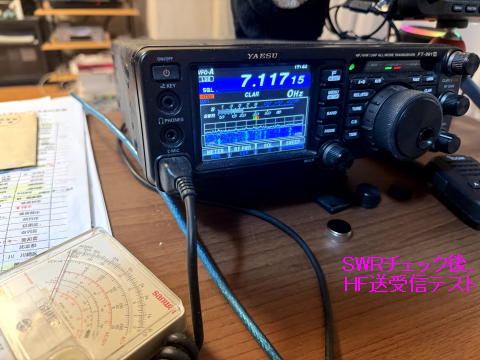

7MHzにチューニングしたときのSWRは 1.1です。まあまあかな。
とりあえず、アンテナが機能するか 7MHz、18MHz、21MHz、28MHz、50MHzで確認して作業終了です。

このアンテナで ヨーロッパ（ロシア、ポーランド、ウクライナ、イタリア、・・・）、中国、東南アジア（インドネシア、・・・）と FT-8で交信できます。

---

お昼は、ジョナサンで 若鶏のグリル てりやきソース、ライス＋ドリンクバーのセットでした。

鶏肉はヘルシーなので・・・

---

夜は、ニチレイフーズダイレクトの健康管理食（豆腐包み揚げ）でした。

---

ということで、土曜日の半日がかりで、HF（7～50MHz）のアンテナケーブルを交換しました。あした、日曜は VHF/UHF（144MHz、430MHz）のアンテナケーブルを交換して、エアコンのダクトをパテ（粘土）でふさぎます。

ポケ活は、ポケモンGO Plus +におまかせです。

月曜は、信濃町の大学病院へ通院です。
